微小型上銀導軌MGN/MGW系列的結構長度
點擊：2704 日期：2014-09-13
選擇字號：小 中 大
HIWIN科技設計有微小型上銀導軌MGN/MGW系列，用以滿足精密儀器、醫療設備、科學實驗機械等精密小型設備的需求。MGN/MGW系列擁有的最小尺寸可以達到5mm。
MGN系列本體結構
滑軌、滑塊、端蓋、刮油片、鋼珠、防塵片、保持器、油嘴、螺栓蓋滾動循環系統：滑塊、滑軌、端蓋、鋼珠、保持器潤滑系統：MGN15端蓋側附有油嘴，提供客戶注油，而MGN7、9 、12 則于端蓋側預留注油孔，可將油或油脂打入滑塊內部以潤滑。
防塵系統：刮油片、防塵片(9,12,15規格選配)、螺栓蓋(12,15規格)。
MGW系列本體結構
滑軌、滑塊、端蓋、刮油片、鋼珠、防塵片、保持器滾動循環系統：滑塊、滑軌、端蓋、鋼珠、保持器潤滑系統：MGW15端蓋附有油嘴，提供客戶注油，而MGW7、9 、12 則于蓋側預留注油孔，可將油或油脂打入滑塊內部以潤滑。
防塵系統：刮油片、防塵片(9,12,15規格選配)、螺栓蓋(12,15規格)。
MGN/MGW系列應用范圍包括:半導體制造設備、印刷電路板IC組裝設備、醫療設備、機器手臂、精密量測儀器、辦公室自動化設備、其它小型直線滑動裝置。
非互換性型及互換性型兩種線性滑軌，兩者規格尺寸相同，主要差異點在于互換性型之滑塊、滑軌可單出互換使用，較便利，但其組合精度無 HIWIN在制造上有良好的尺寸控制及嚴格的質量要求，互換性型之組合精度目前已達到一定的水平，對不需配對安裝線性滑軌的客戶而言，是一項很好的選擇。產品型號主要標明系列、尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認。

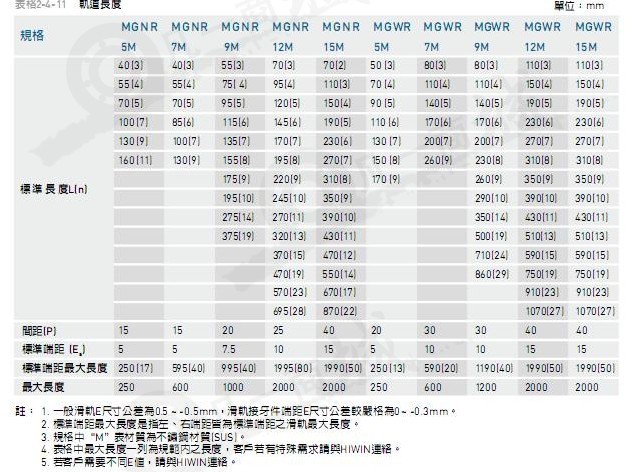

微型上銀導軌MGN/MGW系列備有滑軌標準長度庫存，以供應客戶需求。若客戶訂購非標準長度滑軌時，端面距離E的尺寸，最好不要大于1/2P，防止因E的尺寸過大，導致滑軌裝配后端部的不穩定，而降低線性滑軌的精度，亦不可取用過小的E值 (小)以避免螺栓孔破孔。
